用法Usage
ホルダーとキャップチップの中間部品として使用します。また、弊社オリジナル形状のシャンクとなります。It is used as an intermediate part between a holder and a cap tip. It is also our original shape shank.
特長characteristics
1.ストレートシャンク、オフセットシャンクと同じ硬度の高い材質ベリリウム銅25合金を使用しています。
2.母材φ16を使用し、φ9、φ13用のキャップチップに対応させ本体取付側は、MT2、φ16 ⅒ 、φ16 ⅕ 取付けテーパーを用意しています。
※φ10用は低加圧条件の下でご使用下さい。1. The material of the beryllium copper 25 alloy is used which has the same high hardness as straight and offset shanks.
2. The body mounting side with using base material of φ16、and corresponding to cap tip φ9、φ13 is prepared with mounting taper, MT2, φ16 ⅒, φ16 ⅕.
＊Use the shank for φ10 under low pressure condition.
注文コード1

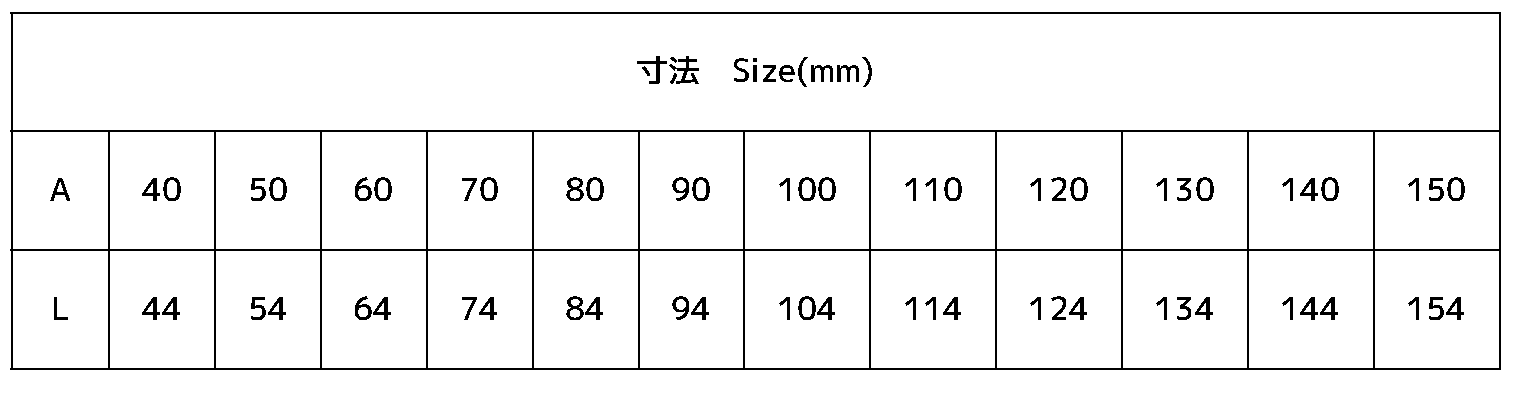

表1
図面1
注文コード2

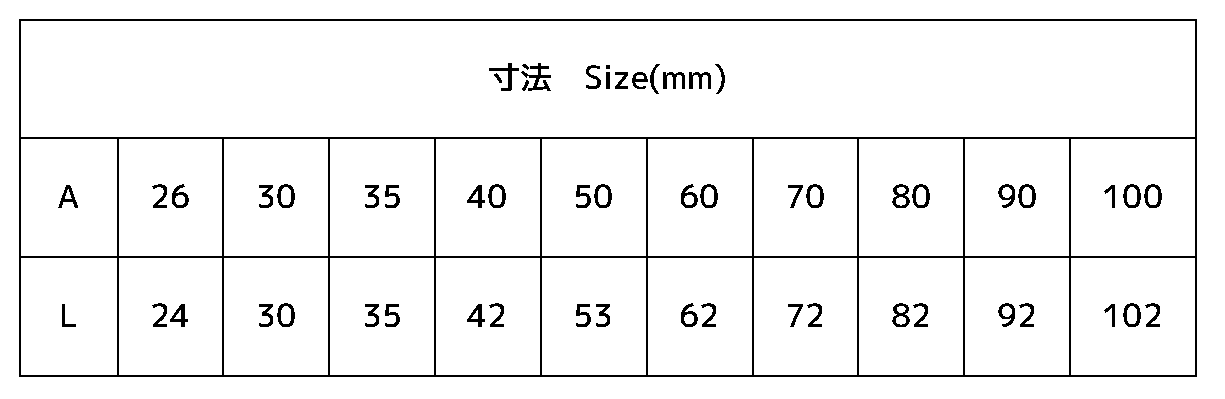

表2
図面2
