セットアップ不良判定機 Mr.X003

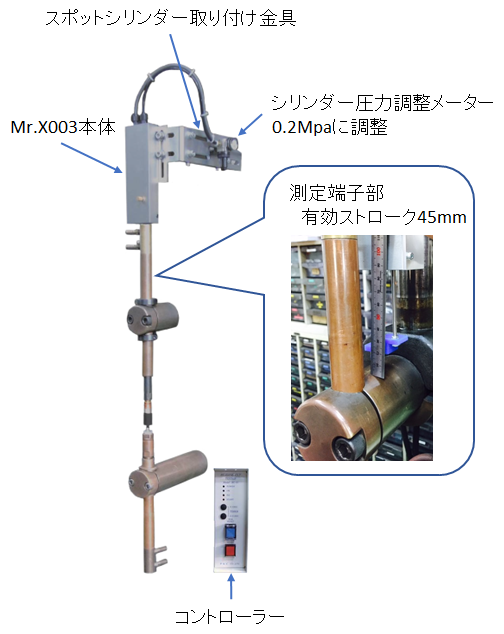

機能:Mr.X003-1
上部電極の移動距離を測定・監視し、ボルト・ナットの高さ違いを検知する装置。


特長:
溶接機のヘッドに簡単に装着。
現在使用中の電極がそのまま使用可能。
原点合わせがワンタッチで可能。
上部電極の可動範囲を監視。
測定精度±0.4mmの高精度コントローラー。
稼動範囲40mm。



外形寸法:
46(D)×69.5(W)×412(H) mm

 取付金具込寸法
 279(D)×153(W)×412(H) mm


抵抗溶接スポット機へのセットアップ不良判定事例
1.プロジェクションナット2段重ね
2.プロジェクションナットのサイズ違い
3.ワークなし
4.ワッシャ2枚重ね
5.ワッシャプロジェクション異常
6.カラーなし

Mr.X003-2

取付イメージ
