イエローヘッド/レッドシリンダー

特許登録済2



ナット自動供給装置
 イエローヘッド/レッドシリンダー

yhrc1

※ 対応ナットサイズ = M4~M12  四角ナット(外爪)

 ■ 特長

ナットこぼれを防止。
一体構造のヘッドとヘッド内の孔はガンドリル加工の為、直進性・耐摩耗性が向上。
シリンダーはマグネット付きの為、オートスイッチの使用が可能。



イエローヘッド

ベースであるマグネット板に、プロジェクションに合わせた凹凸加工を施しました。
これにより、ナットの待機姿勢の安定感が増し、ナット供給率をUPさせる事が可能となりました。

イエローヘッドの内部
yhrc3

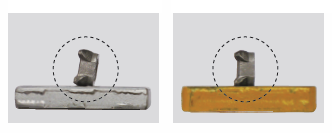

左側:従来品・斜め   右側:新製品・垂直



レッドシリンダー(ツバ付ナット用供給ヘッド)

六角部とツバ径に合わせた半円形の凹弧面加工をナット受け板に施した事により、ナットの待機姿勢の安定感がUPしました。

レッドシリンダーの内部

 ツバ付ナット用供給ヘッド
