集中切削機キャッピー

キャップチップリサイクル装置

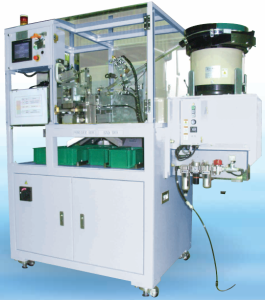

キャッピー (WOD-4U)

使用済みキャップチップを再研磨するための装置です。
●キャップチップ先端部の再研磨を全自動で行い、研磨後の長さにより選別。
●カッター刃は、超硬一枚刃を使用。

機能キャップチップ自動送給
切削長測定
選別回収(4段階)
キャップチップ挿脱着
挿入:シャンク方式
脱着:可動爪と固定爪によるテコ式
定格電源電圧AC200~220(V)50/60(Hz)
制御電圧DC24V
使用流体圧縮空気(0.4~1.0MPa)
外形寸法750(D)×1481(W)×1662(H)mm
重量500kg
使用周囲温度0~40℃(但し、凍結及び結露しないこと。)
適用キャップチップ形状

A型、P型、F型 (R型、E型要相談)

オプション先端検出 (研磨後のキャップチップの先端形状の良否を判定)
chappy

WOD-4U

※ 機能を絞った「WOD-5」もございます。詳しくは、「詳細はこちら」でご確認ください。
